JANSEN® RD-700proS rupsdumptruck – 800 kg laadvermogen, hooglossing & zelfladende schep

De JANSEN® RD-700proS combineert drie praktische functies in één compacte transportmachine: een hydrostatische aandrijving, een hydraulische hooglossing en een hydraulische zelfladende schep. Hierdoor kunnen geschikte materialen worden opgenomen, getransporteerd en vervolgens op een verhoogde positie hydraulisch worden gelost.

Op vlak terrein bedraagt het maximale laadvermogen 800 kg. De aandrijving wordt verzorgd door een Loncin G420FD viertaktbenzinemotor met 15 pk. De hydrostatische aandrijving maakt een traploze snelheidsregeling mogelijk en ondersteunt een gecontroleerde bediening bij het manoeuvreren en bij het laden en lossen.

Een bijzonder kenmerk is de compacte totale breedte van slechts ca. 74 cm. Hierdoor kan de RD-700proS ondanks zijn hoge transportcapaciteit ook via relatief smalle toegangswegen en in ruimtelijk beperkte werkgebieden worden ingezet.

De belangrijkste voordelen

• Maximaal laadvermogen van 800 kg op vlak terrein
• Hydraulische zelfladende schep
• Hydraulische hoogstort
• Kiephoogte tot ca. 165 cm
• Kiephoek van meer dan 90°
• Hydrostatische aandrijving met traploze snelheidsregeling
• Maximale rijsnelheid ca. 4,4 km/u
• 15 PS Loncin G420FD 4-takt benzinemotor
• Elektrostarter en extra startkoord
• Terreinbestendig rupsonderstel
• Slechts ca. 74 cm totale breedte
• Versterkte laadbak met een wanddikte van 3 mm
• Rechte laadbakvorm voor betrouwbaar lossen
• Opklapbaar bestuurdersplatform

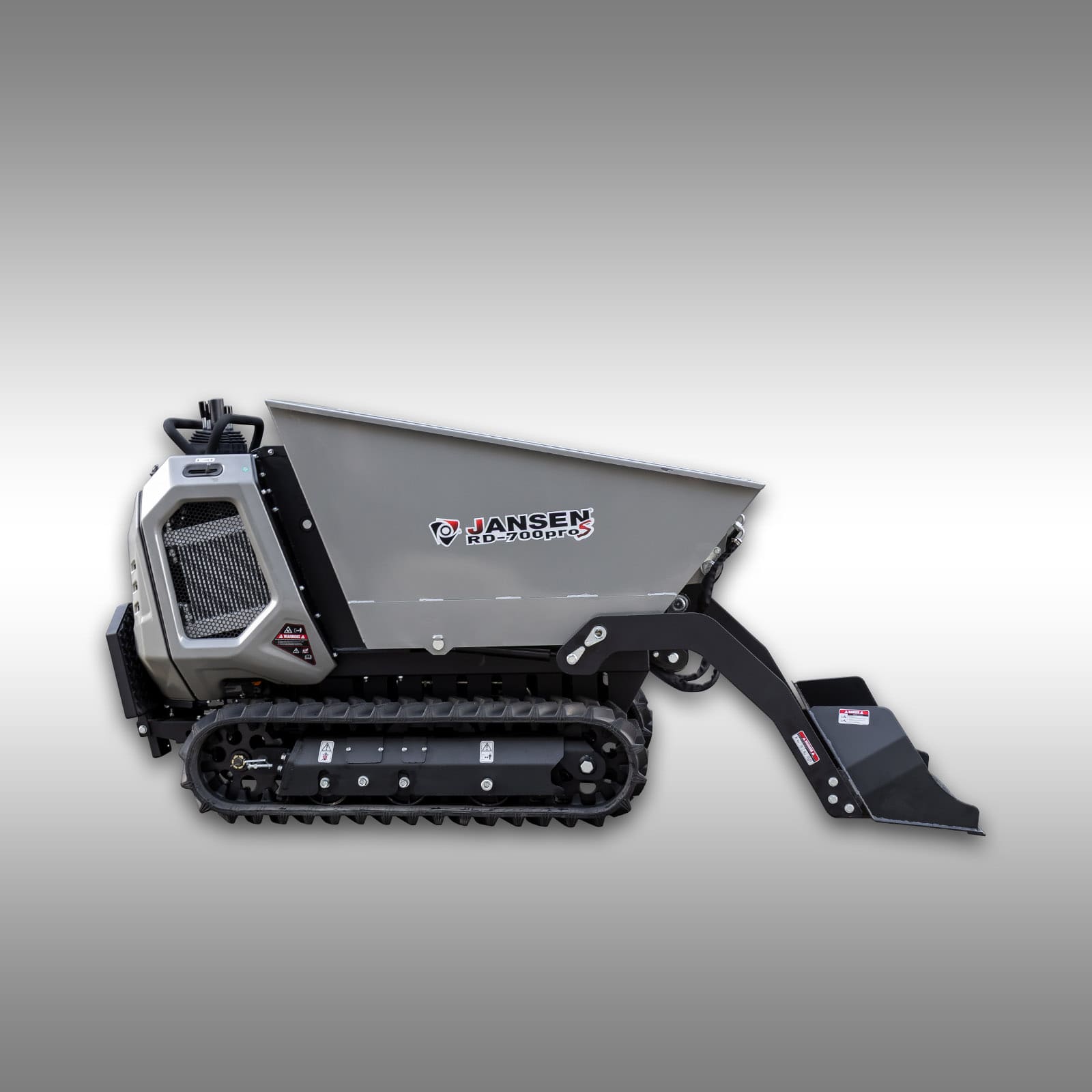

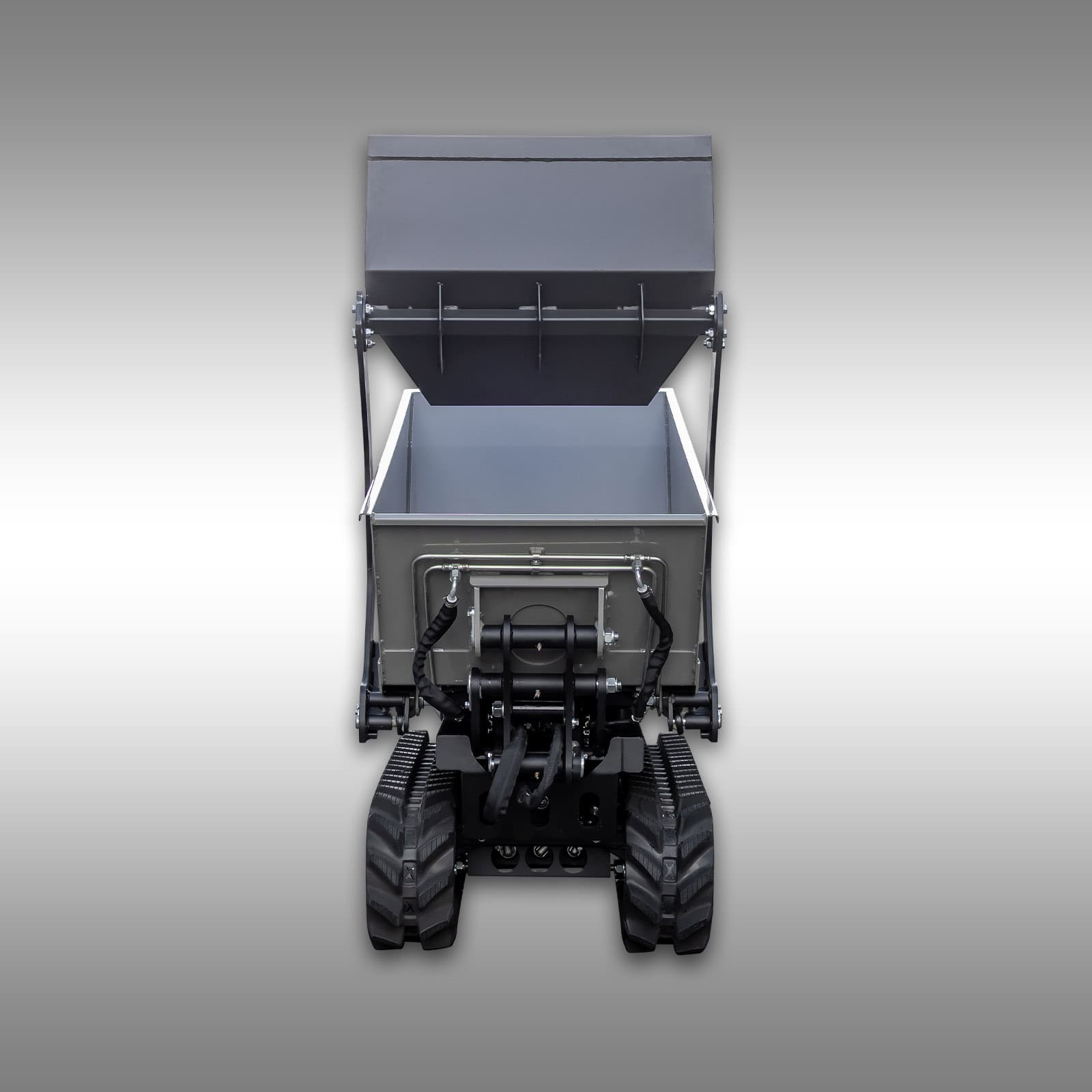

Hydraulische zelfladende schep

De JANSEN® RD-700proS beschikt over een hydraulisch bediende zelfladende schep. Hiermee kunnen geschikte losse materialen worden opgenomen en vervolgens direct in de transportbak worden geladen.

Hierdoor kunnen veel laad- en transportwerkzaamheden worden uitgevoerd zonder dat het materiaal eerst volledig met de hand of met een aparte machine moet worden geladen.

De zelfladende schep is bijvoorbeeld geschikt voor het oppakken van:

• Aarde
• Zand
• Grind
• Kleinere stenen
• Geschikt stortgoed
• Overige geschikte losse materialen

De bak heeft afmetingen van ca. 35 x 66 x 20 cm. Laden, transporteren en hydraulisch hoog lossen kunnen daarmee in één machine worden gecombineerd.

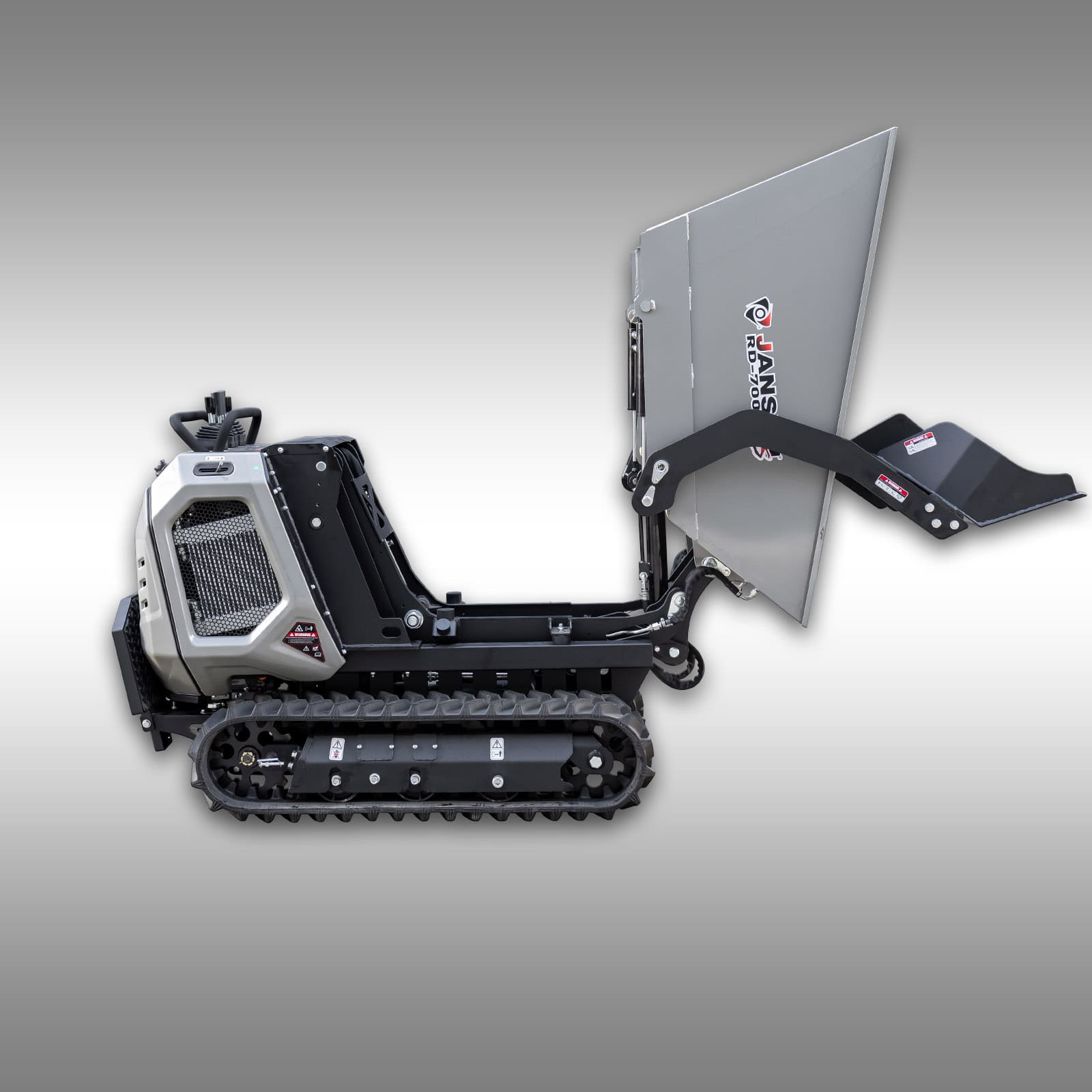

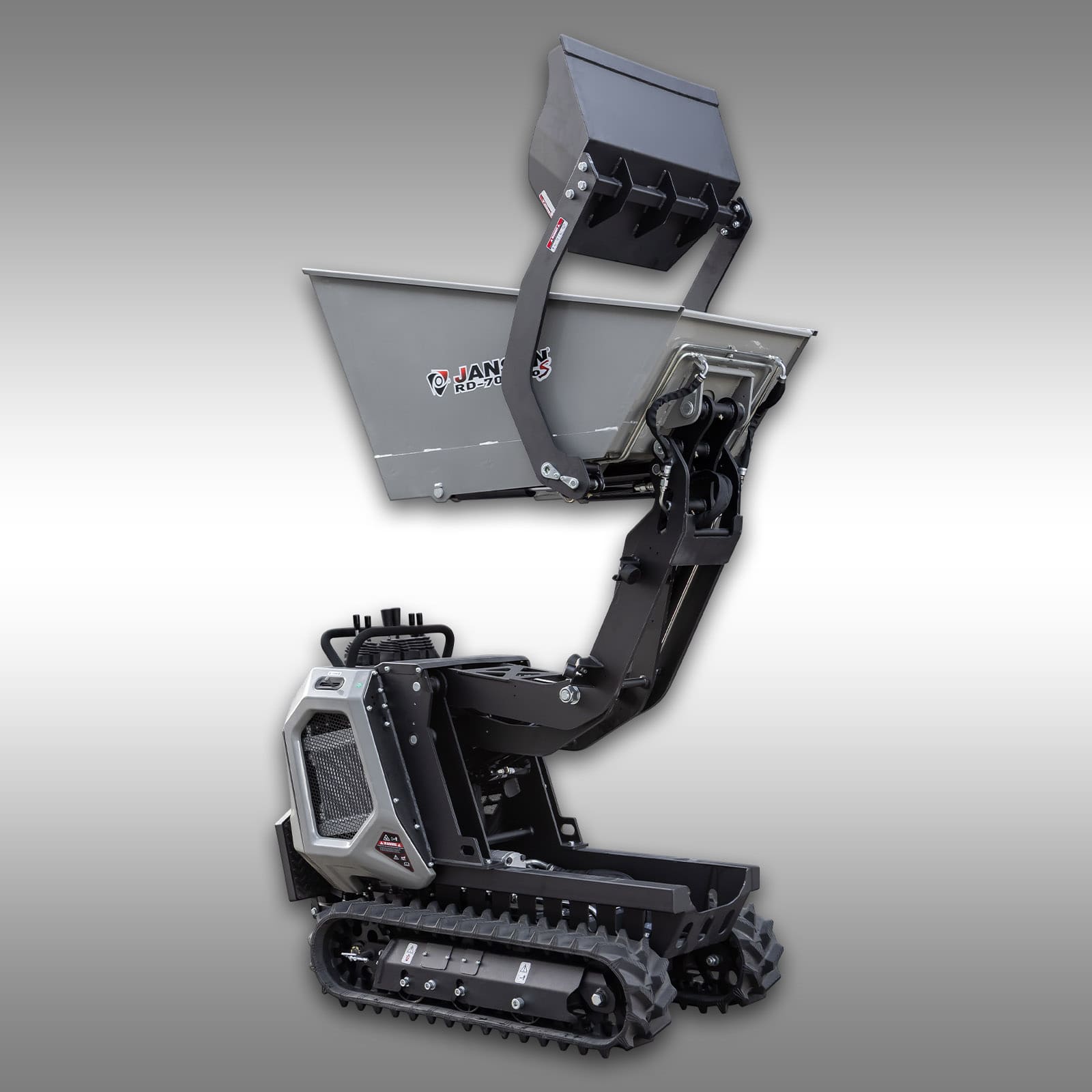

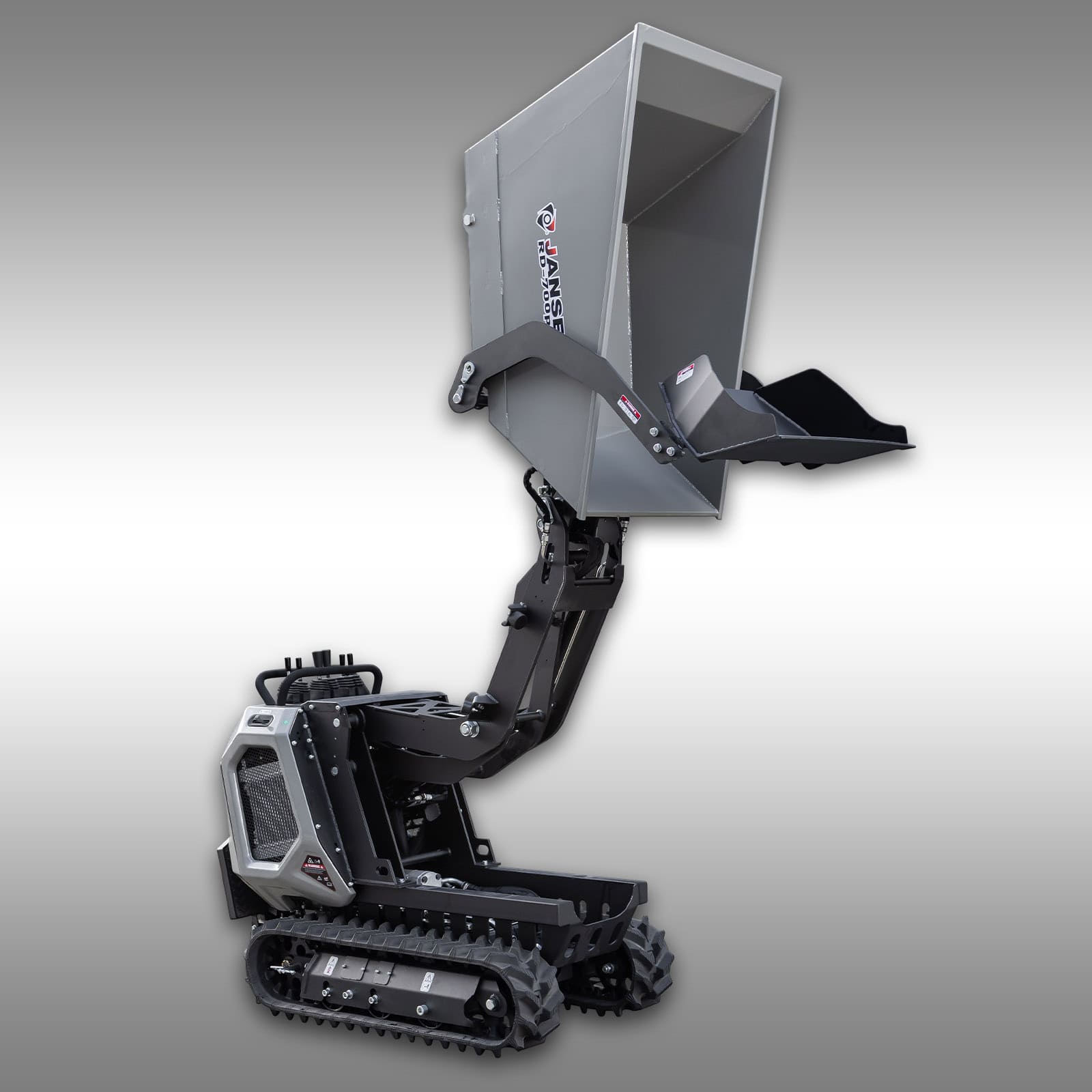

Hydraulisch hoog lossen met een kiephoogte tot 165 cm

Een ander belangrijk kenmerk is de hydraulische hoogstort. De laadbak kan niet alleen worden gekanteld, maar eerst hydraulisch worden opgetild.

Hierdoor bereikt de RD-700proS een kantelhoogte van maximaal ca. 165 cm. Het vervoerde materiaal kan zo bijvoorbeeld direct in geschikte aanhangwagens, containers of andere, overeenkomstig hoog gelegen bestemmingen worden gelost.

De kiphoek van meer dan 90° zorgt ervoor dat de laadbak zo volledig mogelijk wordt geleegd, met name bij geschikte stortgoederen zoals aarde of zand.

Hydrostatische aandrijving – traploos regelbaar

De JANSEN® RD-700proS beschikt over een hydrostatische aandrijving. Hierdoor kan de rijsnelheid traploos aan de betreffende werksituatie worden aangepast.

Vooral bij het manoeuvreren, het oppakken van materiaal en bij het laden en lossen maakt de hydrostatische aandrijving een nauwkeurige besturing mogelijk. Herhaaldelijk schakelen, zoals bij een klassieke handgeschakelde versnellingsbak, is niet nodig.

• Traploze snelheidsregeling
• Nauwkeurige besturing
• Goede controle, ook bij lage snelheid
• Wegrijden onder belasting mogelijk
• Geschikt voor frequente richtings- en snelheidswisselingen
• Maximale snelheid: ca. 4,4 km/u

Tot 800 kg laadvermogen

Op vlak terrein kan de JANSEN® RD-700proS worden beladen met maximaal 800 kg. Bij toenemende helling neemt het toegestane laadvermogen evenredig af.

• Vlakke ondergrond: tot 800 kg
• Bij een helling van ca. 17 %: tot 450 kg
• Bij een helling van ca. 30 %: tot 375 kg

De belading moet altijd worden aangepast aan de betreffende terrein- en hellingsomstandigheden.

Slechts ca. 74 cm totale breedte

Ondanks de zelfladende schep, hoge loshoogte en een laadvermogen tot 800 kg heeft de RD-700proS een totale breedte van slechts ca. 740 mm.

Dankzij de compacte breedte kan het apparaat worden ingezet in relatief smalle toegangswegen, poorten en werkgebieden. Dit is bijvoorbeeld een voordeel bij werkzaamheden op percelen, in de tuin- en landschapsbouw of op bouwplaatsen met beperkte ruimte.

Terreinbestendig rupsonderstel

Het rupsonderstel biedt een groot contactoppervlak en ondersteunt de tractie op verschillende ondergronden. Hierdoor kan de RD-700proS ook worden ingezet op terreinen waar transportmachines op wielen sneller tegen hun grenzen aanlopen.

Typische ondergronden zijn bijvoorbeeld:

• Zachte grond
• Modder
• Zand
• Oneffen oppervlakken
• Bouwterreinen
• Hellingen en afdalingen binnen de toegestane gebruiksgrenzen

Robuuste laadbak met een wanddikte van 3 mm

De transportlaadbak van de RD-700proS heeft een robuuste uitvoering met een wanddikte van ca. 3 mm.

Bovendien is de laadbak zo recht mogelijk uitgevoerd. Dit bevordert het kiepen van het vervoerde materiaal en vermindert de kans dat stortgoed bij het lossen vast komt te zitten.

De laadbak heeft afmetingen van ca. 1.310 x 660 mm.

15 PS Loncin G420FD benzinemotor

De aandrijving en de hydraulica worden verzorgd door een Loncin G420FD viertakt-benzinemotor met 15 PS.

De motor kan gemakkelijk worden gestart met de elektrostarter. Daarnaast is er een klassieke trekstartslinger beschikbaar. De brandstoftank heeft een inhoud van ca. 6,6 liter gewone benzine.

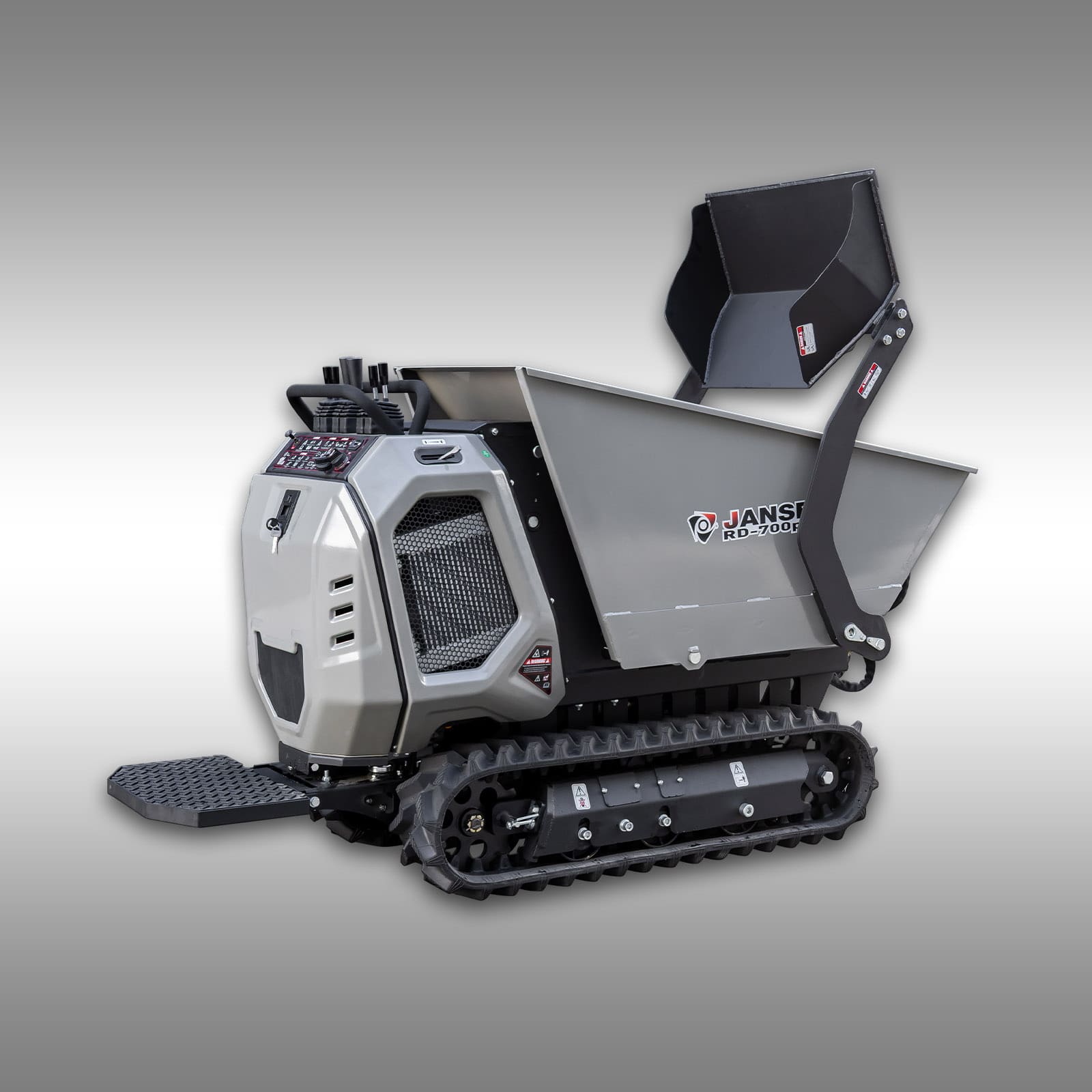

Opklapbaar bestuurdersplatform

De RD-700proS beschikt over een stabiel bestuurdersplatform met opklapbaar opstapje. Bij langere transporttrajecten kan de bestuurder meerijden op het platform.

Als er zo min mogelijk ruimte nodig is, kan het opstapje worden ingeklapt.

Typische toepassingsgebieden

Door de combinatie van zelfladende schep, hoge loshoogte, hydrostatische aandrijving en rupsonderstel is de RD-700proS ontworpen voor diverse transport- en laadwerkzaamheden.

• Bouwplaatsen
• Tuin- en landschapsbouw
• Terreinonderhoud
• Landbouw
• Bosbouw
• Boerderijwerkzaamheden
• Transportwerkzaamheden in moeilijk toegankelijke gebieden

Technische gegevens

• Model: JANSEN® RD-700proS
• Type machine: rupsdumptruck met hooglossing en zelfladende schep
• Max. laadvermogen op vlak terrein: 800 kg
• Laadvermogen bij een helling van ca. 17 %: max. 450 kg
• Laadvermogen bij een helling van ca. 30 %: max. 375 kg
• Aandrijving: hydrostatisch
• Aandrijving laadbak: hydraulisch
• Hoogafvoer: hydraulisch
• Zelfladende schep: hydraulisch
• Kiephoogte: tot ca. 165 cm
• Kantelhoek: meer dan 90°
• Motor: Loncin G420FD, 4-takt benzinemotor
• Motorvermogen: 15 pk
• Starter: elektrische en trekstart
• Brandstof: normale benzine
• Tankinhoud: ca. 6,6 liter
• Max. snelheid: ca. 4,4 km/u
• Totaalgewicht (leeg): ca. 575 kg
• Bodemvrijheid: ca. 100 mm
• Afmetingen in opgebouwde toestand: ca. 2.650 x 740 x 1.130 mm (L x B x H)
• Totale breedte: ca. 740 mm
• Afmetingen laadbak: ca. 1.310 x 660 mm
• Wanddikte laadbak: ca. 3 mm
• Afmetingen zelfladende schep: ca. 35 x 66 x 20 cm
• Hoogte voorrand laadbak: ca. 890 mm
• Bestuurdersplatform: aanwezig, opklapbaar opstapje
• Verpakkingsafmetingen: ca. 1.830 x 770 x 1.300 mm (L x B x H)
• Gewicht incl. verpakking: ca. 630 kg

Levering & inbedrijfstelling

De JANSEN® RD-700proS wordt goed verpakt in een stevige houten kist geleverd. Voor de inbedrijfstelling dient u ca. 3 uur in te plannen. Vanwege het gewicht van de machine raden wij aan om de werkzaamheden samen met een tweede persoon uit te voeren.

BELANGRIJK: Het peil van de hydraulische olie moet vóór de eerste inbedrijfstelling worden gecontroleerd en indien nodig worden bijgevuld met hydraulische olie HLP-46. Voor het hydraulische systeem is ca. 18 liter HLP-46 nodig. Ook moet het motoroliepeil vóór de eerste ingebruikname worden gecontroleerd en indien nodig worden bijgevuld met motorolie 10W40 of 15W40.

Een Duitse gebruiksaanwijzing en explosietekeningen zijn bij de levering inbegrepen. Bij vragen over de inbedrijfstelling of bediening helpen wij u uiteraard graag persoonlijk per telefoon verder.

Leveringsomvang

• JANSEN® RD-700proS rupsdumptruck
• Hydraulische zelfladende schep
• Hydraulische hoogafvoer
• Duitse gebruiksaanwijzing
• Explosietekeningen

Service, reserveonderdelen & showroom

Ook na aankoop staan wij u persoonlijk terzijde bij technische vragen en problemen. Voor onze JANSEN®-machines bieden wij een uitgebreide levering van reserveonderdelen en deskundige ondersteuning.

Bij vragen of problemen staan deskundige contactpersonen persoonlijk tot uw beschikking – zonder anoniem callcenter.

Veel van onze machines kunnen na het maken van een afspraak worden bezichtigd in onze showroom.

Veelgestelde vragen (FAQ)

Wat is het maximale laadvermogen van de JANSEN® RD-700proS?

Antwoord: Op vlak terrein bedraagt het maximale laadvermogen 800 kg. Bij een helling van ca. 17 % is dit maximaal 450 kg en bij een helling van ca. 30 % maximaal 375 kg.

Hoe werkt de zelfladende schep?

Antwoord: De hydraulisch bediende zelfladende schep neemt geschikt los materiaal zoals aarde, zand of grind op en laadt dit vervolgens direct in de laadbak van de rupsdumptruck.

Hoe hoog kan de RD-700proS het materiaal lossen?

Antwoord: Door de hydraulische hooglossing bereikt de laadbak een kiphoogte van maximaal ca. 142 cm. De kipphoek bedraagt meer dan 90°.

Welke voordelen biedt de hydrostatische aandrijving?

Antwoord: De hydrostatische aandrijving maakt een voelbare en traploze regeling van de rijsnelheid mogelijk. Dit is met name een voordeel bij het manoeuvreren en bij het oppakken en lossen van materiaal.

Wat is er nodig voor de inbedrijfstelling van de RD-700proS?

Antwoord: Voor de inbedrijfstelling moet u ongeveer 3 uur inplannen. Er is ongeveer 1 liter motorolie 10W40 of 15W40, normale benzine en ongeveer 18 liter hydraulische olie HLP-46 nodig. Vanwege het gewicht van de machine raden wij aan om de inbedrijfstelling met een tweede persoon uit te voeren.
