JANSEN® RD-500 rupsdumptruck – 500 kg laadvermogen & hydrostatische aandrijving

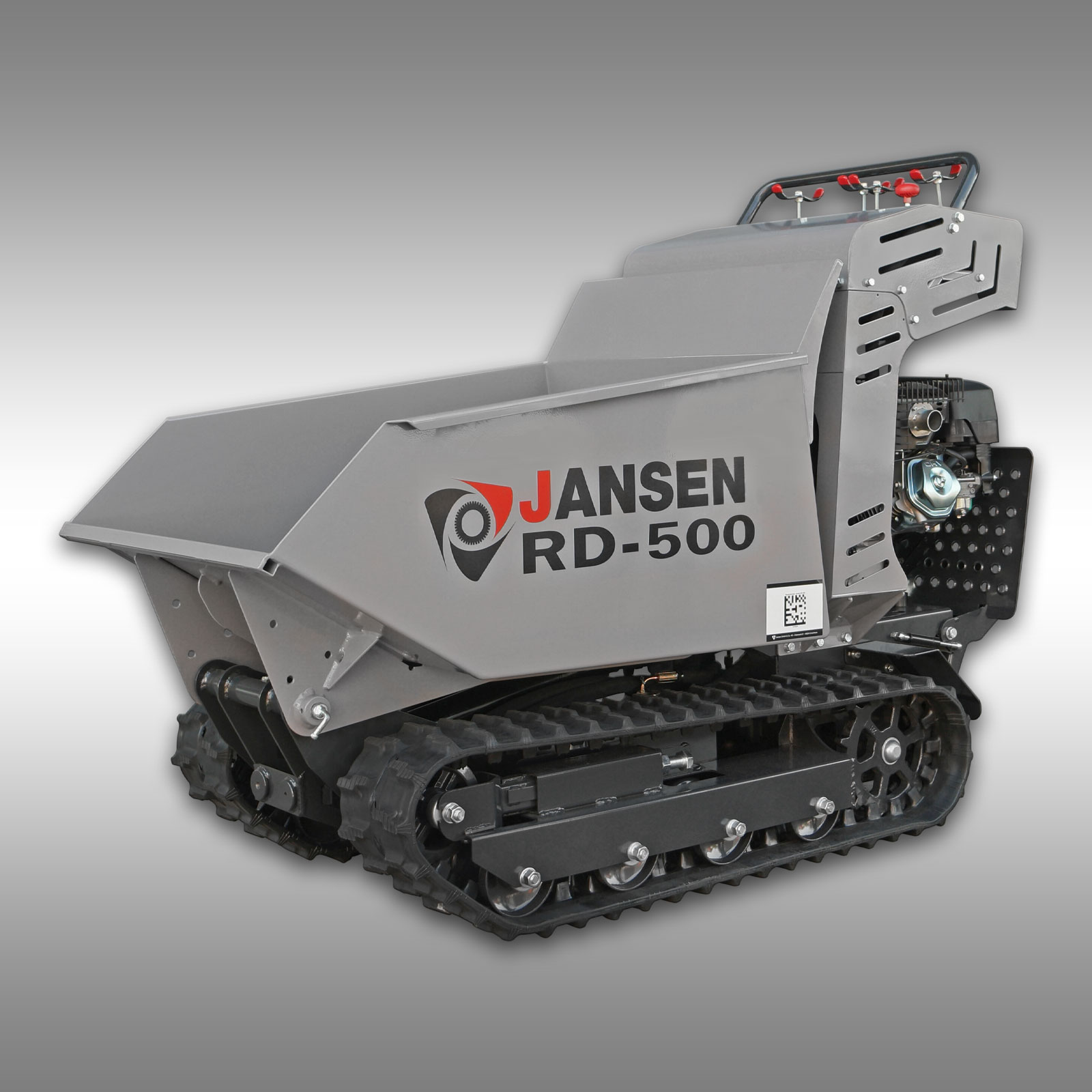

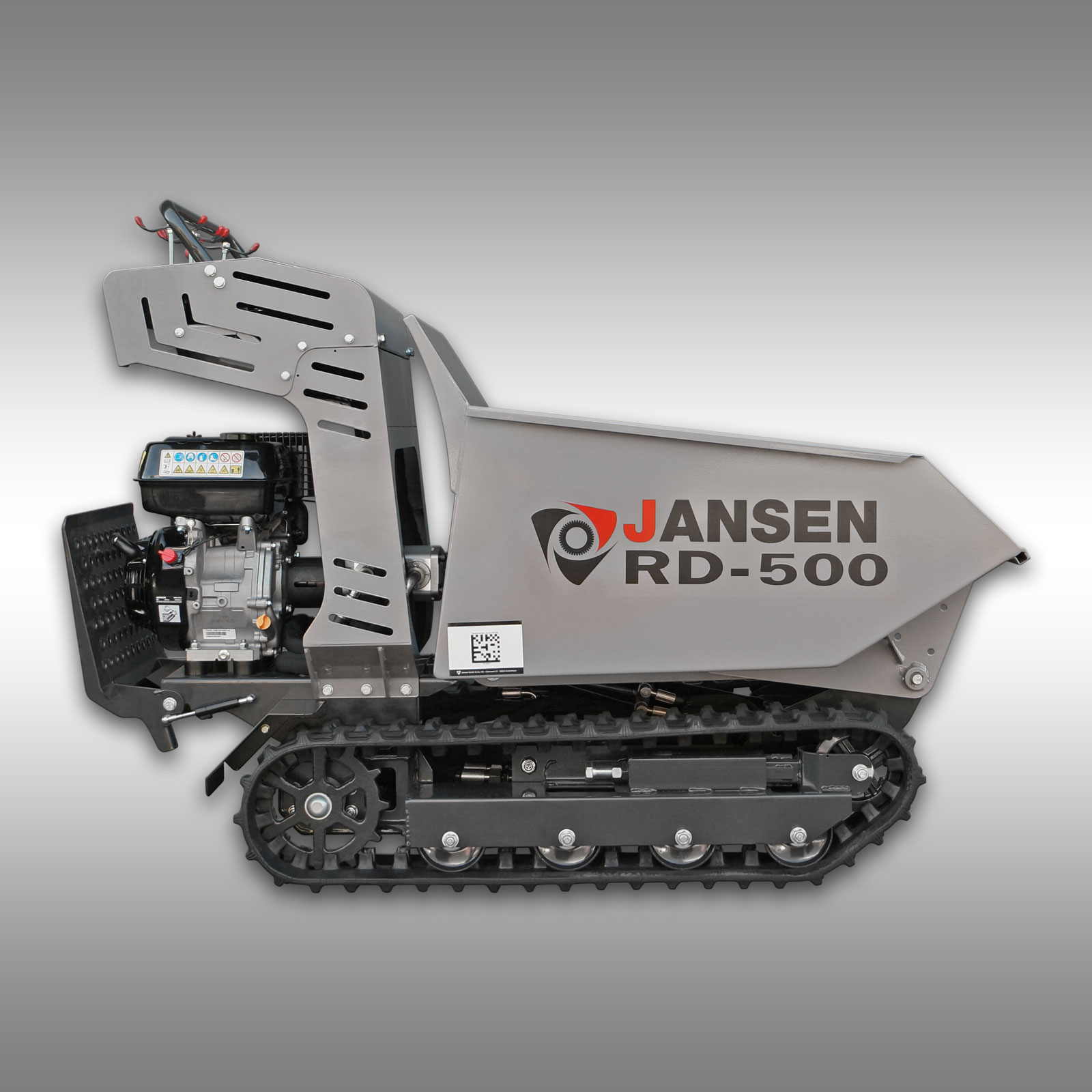

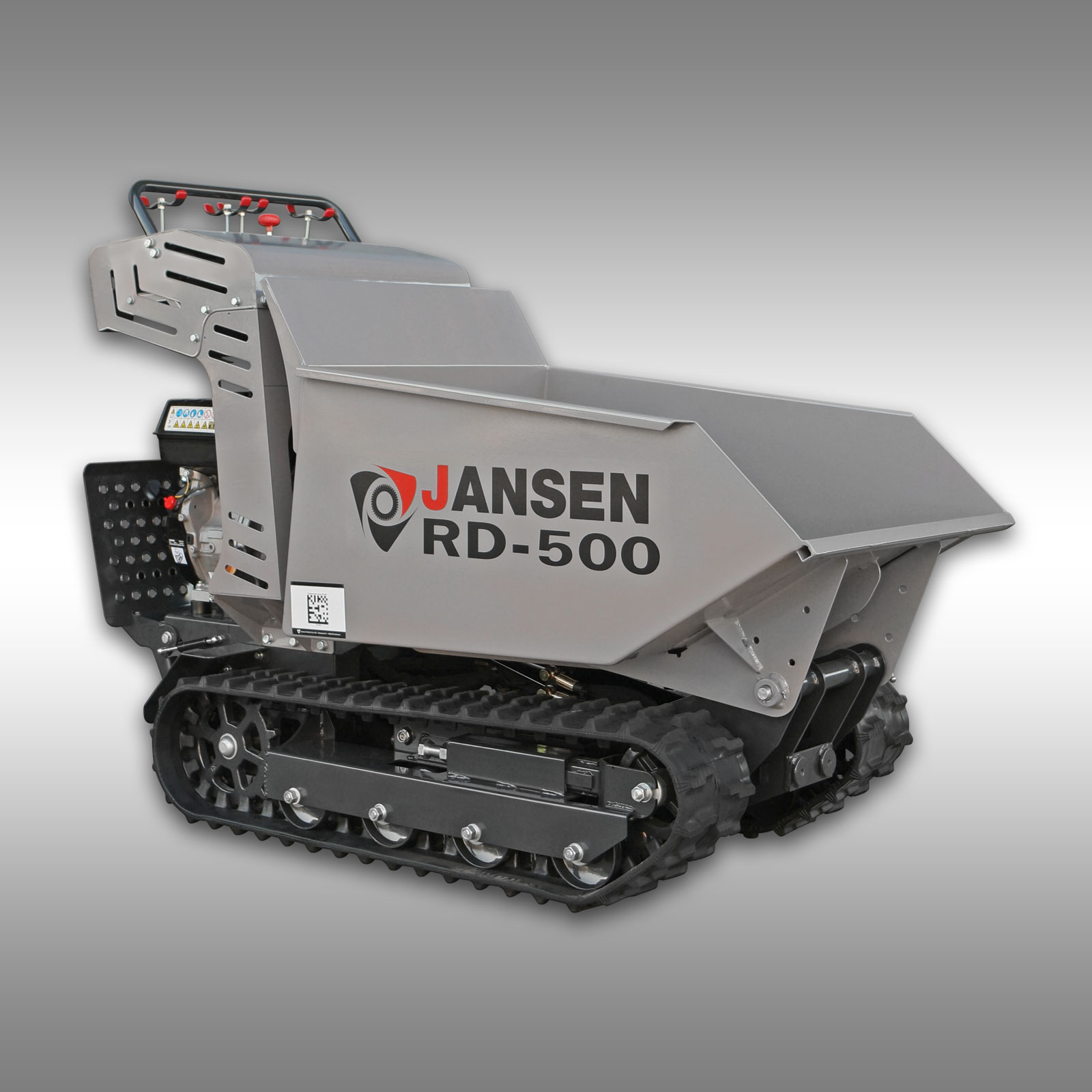

De JANSEN® RD-500 is een zelfrijdende rupsdumper met hydrostatische aandrijving, een hydraulisch kantelbare laadbak en een maximaal laadvermogen van 500 kg op vlak terrein. Dankzij de rupsbanden is de dumper bijzonder geschikt voor het vervoeren van materiaal op oneffen en moeilijk begaanbare ondergronden.

De RD-500 wordt aangedreven door een Loncin G270F viertaktbenzinemotor met 10 PS en een cilinderinhoud van 270 ccm. Voor zowel vooruit- als achteruitrijden zijn telkens twee snelheidsstanden beschikbaar met ca. 2,5 en 4,9 km/h.

Tot de uitrusting behoren bovendien een hydraulisch kantelbare laadbak en een stabiel, opklapbaar bestuurdersplatform. De kantelhoek van de laadbak bedraagt meer dan 90° en vergemakkelijkt daarmee het legen van het geladen materiaal.

De belangrijkste voordelen

• Maximaal laadvermogen van 500 kg op vlak terrein
• Hydrostatische aandrijving
• Loncin G270F viertakt-benzinemotor
• 10 pk en 270 cc cilinderinhoud
• Zelfrijdende rupsdumptruck met rupsbandenaandrijving
• Twee snelheidsstanden vooruit en achteruit
• Rijsnelheden van ca. 2,5 en 4,9 km/u
• Hydraulisch kantelbare laadbak
• Kantelhoek van de laadbak van meer dan 90°
• Versterkte laadbak met 3 mm wanddikte
• Rechte uitworp van de laadbak
• Stabiel, opklapbaar bestuurdersplatform
• Geschikt voor zand, aarde, grind, stenen en andere geschikte materialen
• Machinebreedte van ca. 72 cm

Hydrostatische aandrijving

Een centraal kenmerk van de JANSEN® RD-500 is de hydrostatische aandrijving. In tegenstelling tot een conventionele mechanische versnellingsbak vindt de krachtoverbrenging hydraulisch plaats.

De hydrostatische aandrijving maakt een gecontroleerde rijbeweging mogelijk en biedt verschillende voordelen bij het gebruik van de rupsdumptruck:

• Traploze snelheidsregeling binnen de geselecteerde rijstand
• Lineaire aandrijfbeweging
• Hoog koppel
• Snel reagerende overbelastingsbeveiliging
• Wegrijden vanuit stilstand onder belasting mogelijk
• Geringe mechanische slijtage in de aandrijflijn
• Onderhoudsarme constructie

Twee snelheidsstanden vooruit en achteruit

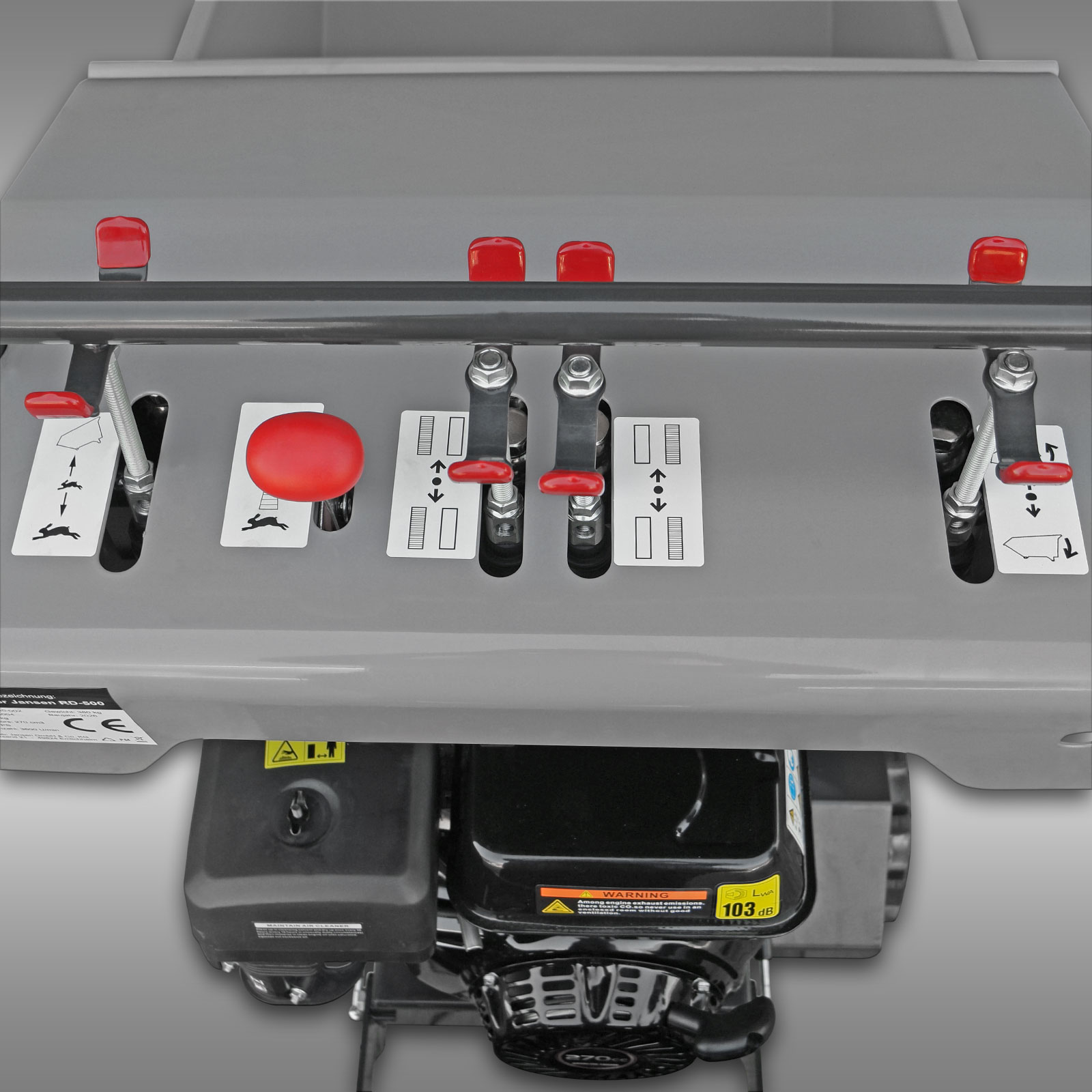

De JANSEN® RD-500 beschikt zowel vooruit als achteruit over twee snelheidsstanden. Hierdoor kan de rijsnelheid worden aangepast aan de betreffende werksituatie.

• Snelheid 1 vooruit: ca. 2,5 km/u
• Snelheid 2 vooruit: ca. 4,9 km/u
• Snelheid 1 achteruit: ca. 2,5 km/u
• Snelheid 2 achteruit: ca. 4,9 km/u

Hiermee bereikt de RD-500 zowel vooruit als achteruit een maximale snelheid van ca. 4,9 km/u.

Hydraulische kiepbak met een kiephoek van meer dan 90°

De kiepbak van de RD-500 wordt via een hydraulische aggregaat en een hydraulische cilinder omhoog en omlaag gebracht. Het heffen en laten zakken gebeurt binnen enkele seconden.

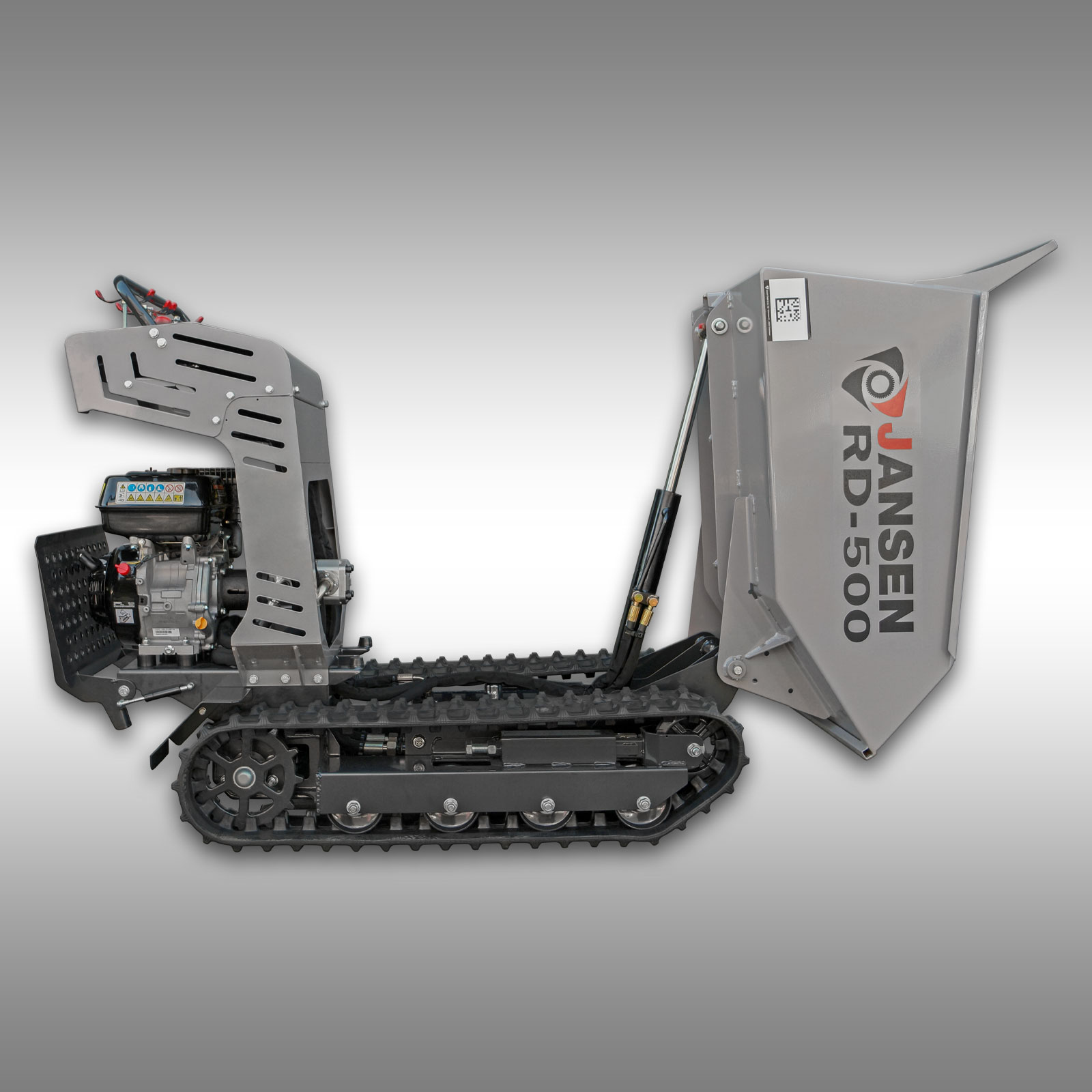

Een bijzonder kenmerk is de grote kantelhoek: de laadbak kan tot een hoek van meer dan 90° worden gekanteld. Dit bevordert het legen van de laadbak en vergemakkelijkt het uitkippen van het vervoerde materiaal.

De versterkte laadbak heeft een wanddikte van 3 mm en is aan de uitworp recht uitgevoerd. De laadbak loopt naar achteren toe omhoog en heeft afmetingen van ca. 940 x 670 x 450/640 mm.

Opmerking over de productvideo: De in de productvideo getoonde dumper is een voorganger en beschikt nog niet over de kantelfunctie van meer dan 90° die de huidige uitvoering wel heeft.

Tot 500 kg laadvermogen

Op vlak terrein kan de JANSEN® RD-500 worden beladen met maximaal 500 kg. Bij toenemende helling neemt het mogelijke laadvermogen dienovereenkomstig af.

• Vlak terrein: tot 500 kg laadvermogen
• 17 % of ca. 10° helling: tot 450 kg laadvermogen
• 30 % of ca. 17° helling: tot 375 kg laadvermogen

De belading moet daarom altijd worden aangepast aan de betreffende terrein- en hellingsomstandigheden.

Kettingaandrijving voor oneffen terrein

Dankzij zijn kettingaandrijving is de RD-500 ontworpen voor gebruik op oneffen terrein. Ook hellingen kunnen – rekening houdend met het dienovereenkomstig verminderde laadvermogen – worden bereden.

Met een machinebreedte van ca. 720 mm of 72 cm blijft de rupsdumper compact. De bodemvrijheid bedraagt ca. 110 mm aan de voorkant en 90 mm aan de achterkant.

Opklapbaar bestuurdersplatform

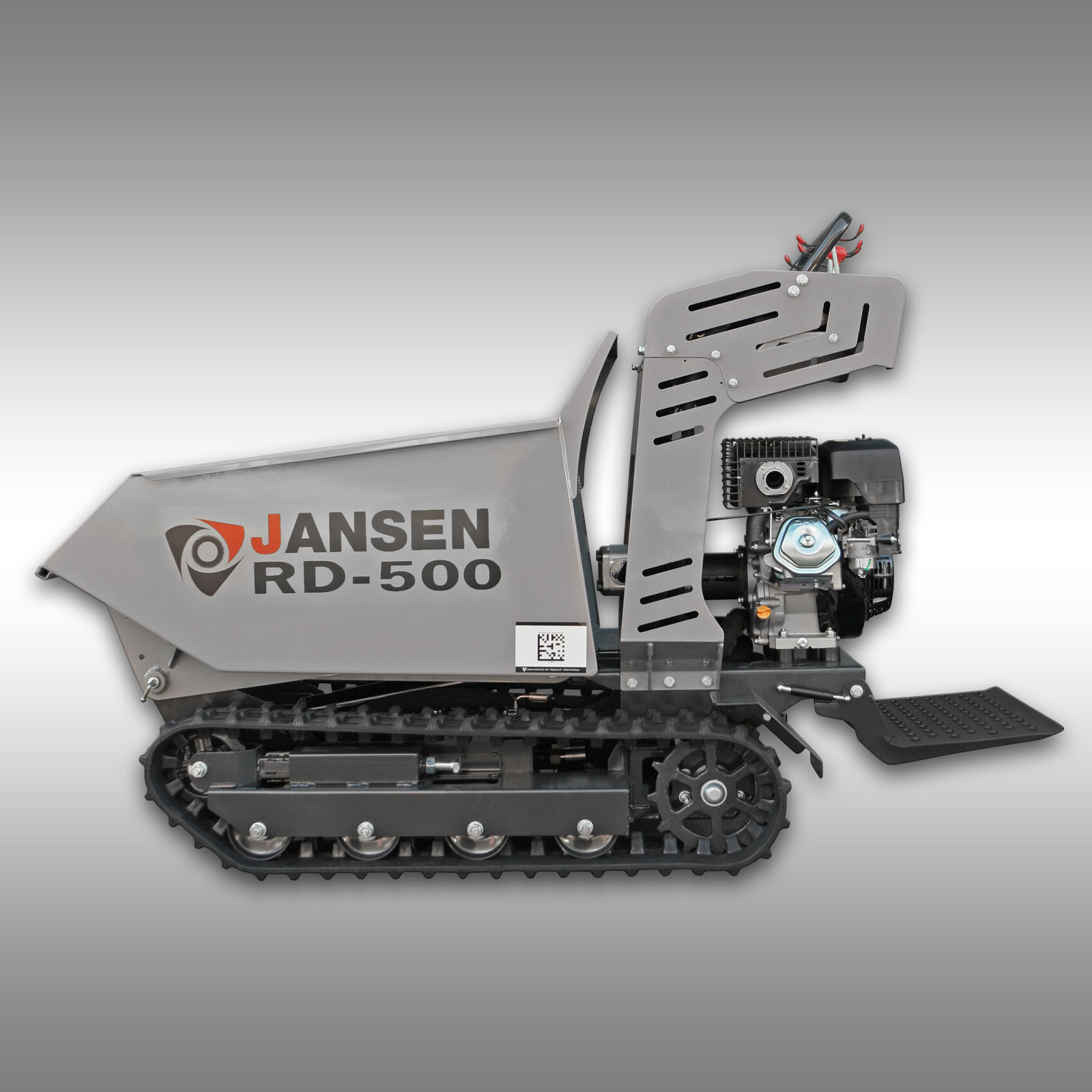

De JANSEN® RD-500 is uitgerust met een stabiel bestuurdersplatform. Hierdoor kan de bestuurder tijdens het rijden op de machine meerijden.

Als het platform niet nodig is, kan het naar boven worden geklapt. Hierdoor verandert ook de totale lengte van de machine: met uitgeklapt opstapje bedraagt deze ca. 1.900 mm, zonder opstapje ca. 1.700 mm.

10 PS Loncin G270F benzinemotor

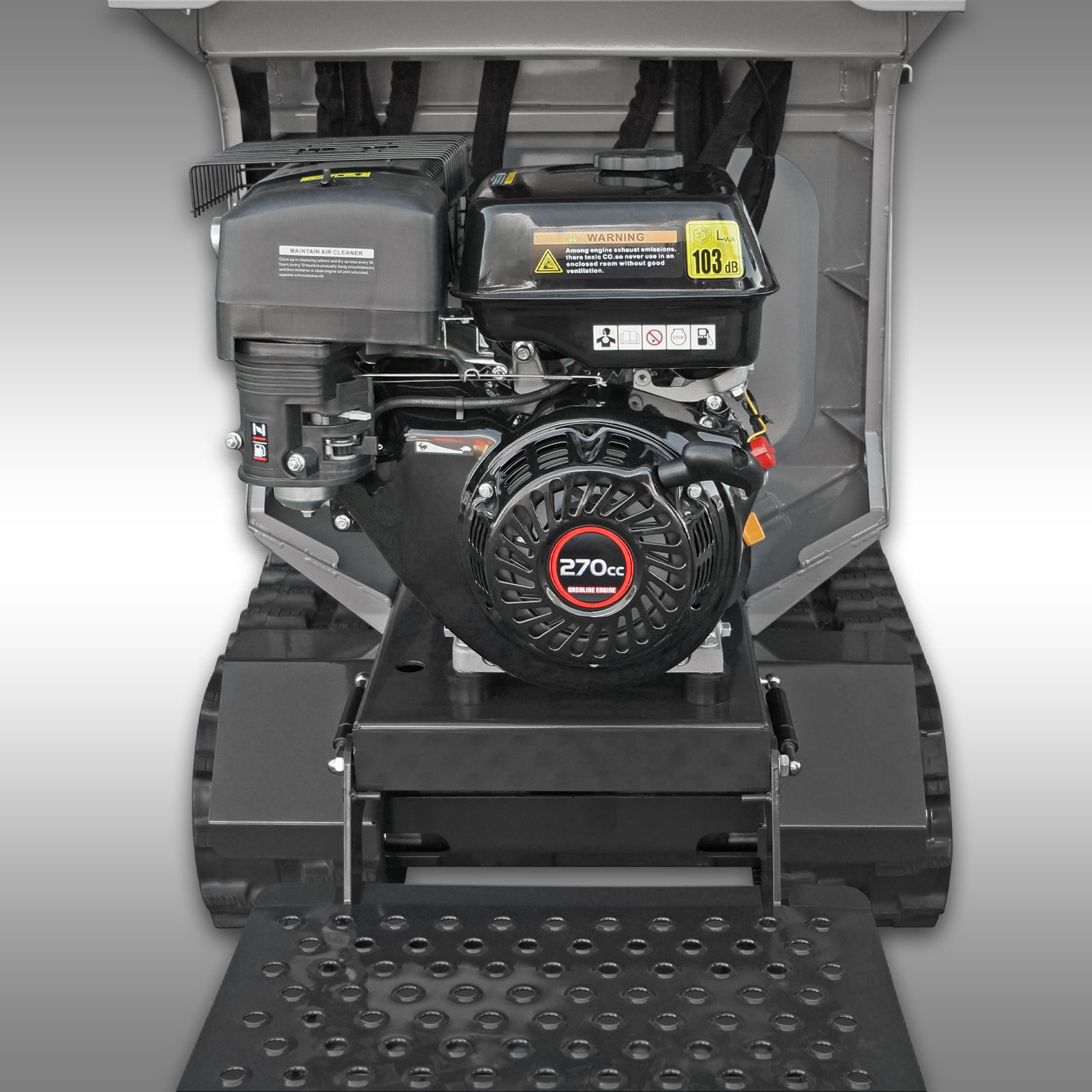

De aandrijving wordt verzorgd door een Loncin G270F viertaktbenzinemotor met 10 PS en een cilinderinhoud van 270 ccm. De motor draait op normale benzine en wordt gestart met een trekstartersysteem.

De brandstoftank heeft een inhoud van 5,5 liter. De hoeveelheid motorolie bedraagt ca. 1 liter.

Voor diverse transporttaken

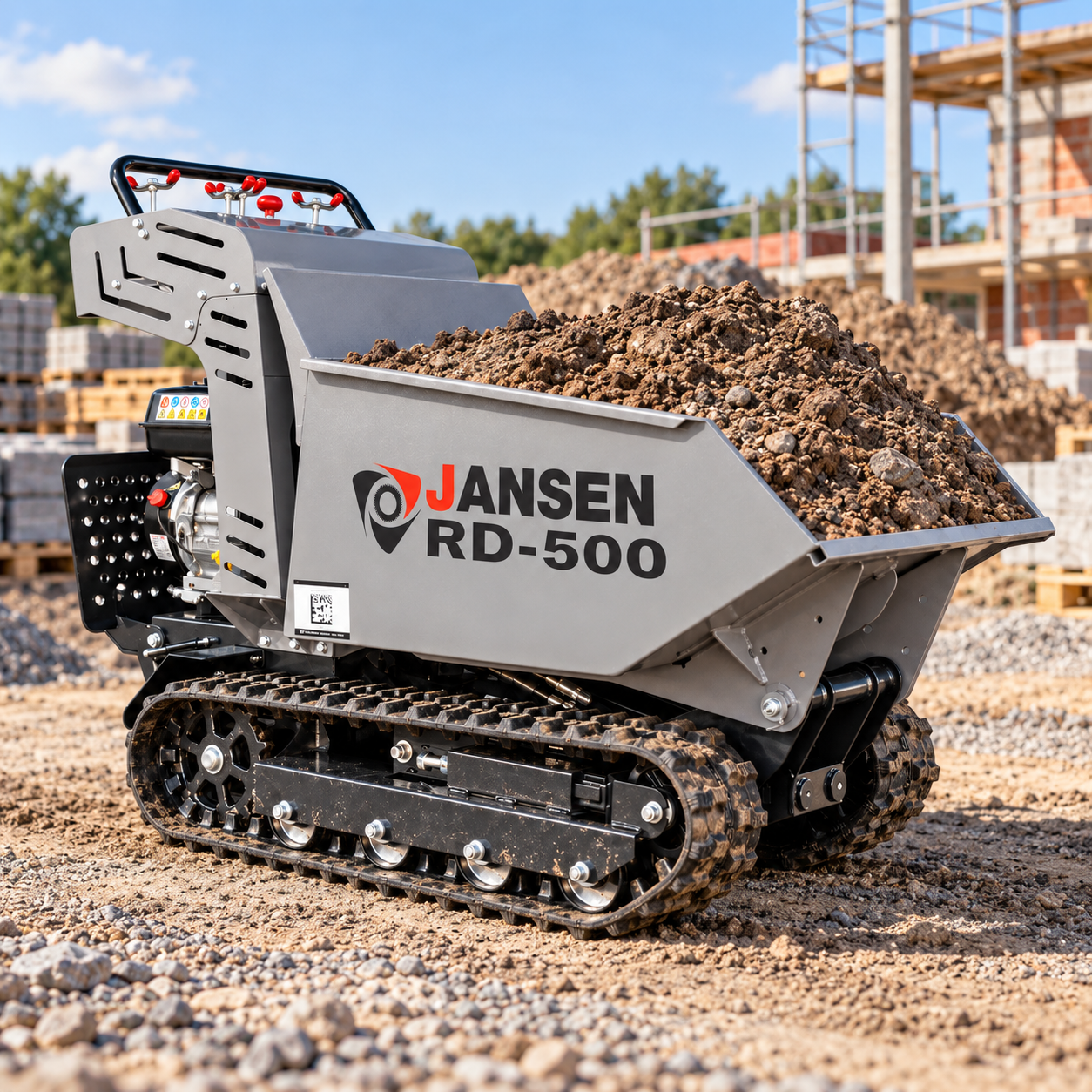

De JANSEN® RD-500 is ontworpen voor het vervoer van diverse geschikte materialen. Hiertoe behoren bijvoorbeeld:

• Zand
• Aarde
• Grind
• Stenen
• Overige geschikte stort- en transportmaterialen

De combinatie van een rupsonderstel, hydrostatische aandrijving, hydraulische kiepbak en bestuurdersplatform maakt een veelzijdige inzet bij verschillende transportwerkzaamheden mogelijk.

Technische gegevens

• Model: JANSEN® RD-500
• Type machine: zelfrijdende rupsdumptruck / kettingdumptruck
• Motor: Loncin G270F
• Motortype: 4-takt benzinemotor
• Motorvermogen: 10 PS
• Cilinderinhoud: 270 ccm
• Brandstof: normale benzine
• Starter: trekstart
• Tankinhoud: 5,5 liter
• Motoroliehoeveelheid: ca. 1 liter
• Aandrijving: hydrostatisch
• Snelheid 1 vooruit: ca. 2,5 km/h
• Snelheid 2 vooruit: ca. 4,9 km/h
• Snelheid 1 achteruit: ca. 2,5 km/h
• Snelheid 2 achteruit: ca. 4,9 km/u
• Max. laadvermogen op vlak terrein: 500 kg
• Laadvermogen bij 17 % / ca. 10° helling: tot 450 kg
• Laadvermogen bij 30 % / ca. 17° helling: tot 375 kg
• Aandrijving laadbak: hydraulisch
• Hydraulische olie: ca. 10 liter HLP-46
• Kantelhoek laadbak: meer dan 90°
• Wanddikte laadbak: 3 mm
• Uitvoering laadbakuitworp: recht
• Afmetingen laadbak: ca. 940 x 670 x 450/640 mm (laadbak loopt naar achteren omhoog)
• Bestuurdersplatform / opstapplaat: aanwezig, opklapbaar
• Afmetingen opgebouwd met opstapplaat: ca. 1.900 x 720 x 800 mm (L x B x H)
• Afmetingen opgebouwd zonder opstapplaat: ca. 1.700 x 720 x 800 mm (L x B x H)
• Bodemvrijheid voor: ca. 110 mm
• Bodemvrijheid achter: ca. 90 mm
• Hoogte voorrand laadruimte: ca. 55 cm vanaf de grond
• Totaalgewicht leeg: ca. 380 kg
• Afmetingen verpakking: ca. 1.770 x 800 x 1.400 mm
• Gewicht incl. verpakking: ca. 415 kg

Levering & inbedrijfstelling

Het apparaat wordt goed verpakt op een houten pallet geleverd. Voor de inbedrijfstelling dient u ca. 30 minuten in te calculeren.

BELANGRIJK: Het hydrauliekoliepeil moet vóór de eerste inbedrijfstelling worden gecontroleerd en indien nodig worden bijgevuld met hydrauliekolie HLP-46.

Bij vragen over de inbedrijfstelling helpen wij u uiteraard ook graag persoonlijk telefonisch verder.

Service, reserveonderdelen & tentoonstelling

Ook na de aankoop staan wij u persoonlijk terzijde bij technische vragen en problemen. Met onze eigen meesterwerkplaats en een uitgebreide voorraad reserveonderdelen bieden wij u een direct aanspreekpunt. Veel reserveonderdelen hebben wij direct op voorraad.

Onze deskundige medewerkers ondersteunen u bij technische vragen ook persoonlijk via de telefoon.

Veel van onze machines hebben we in onze showroom operationeel opgesteld. U kunt de apparaten graag ter plaatse bezichtigen en testen na het maken van een afspraak.

Veelgestelde vragen (FAQ)

Wat is het maximale laadvermogen van de JANSEN® RD-500?

Antwoord: Op vlak terrein bedraagt het maximale laadvermogen 500 kg. Bij een helling van 17 % of ca. 10° is dit maximaal 450 kg en bij 30 % of ca. 17° maximaal 375 kg.

Welk aandrijfsysteem heeft de RD-500 en hoe snel rijdt hij?

Antwoord: De RD-500 heeft een hydrostatische aandrijving. Zowel vooruit als achteruit zijn er twee snelheidsstanden beschikbaar met respectievelijk ca. 2,5 km/u en 4,9 km/u.

Hoe wordt de laadbak geleegd?

Antwoord: De laadbak wordt hydraulisch gekanteld en bereikt een kantelhoek van meer dan 90°. De laadbak heeft een wanddikte van 3 mm en afmetingen van ca. 940 x 670 x 450/640 mm, aangezien de laadbak naar achteren toe omhoog loopt.

Welke motor is in de JANSEN® RD-500 ingebouwd?

Antwoord: Er is een Loncin G270F 4-takt benzinemotor met 10 PS en een cilinderinhoud van 270 ccm ingebouwd. De motor wordt gestart met een trekstartersysteem.

Waar moet u op letten vóór de eerste ingebruikname?

Antwoord: Voor de ingebruikname dient u ongeveer 30 minuten in te calculeren. Het is bijzonder belangrijk om het peil van de hydraulische olie te controleren. Dit moet vóór de eerste ingebruikname worden gecontroleerd en indien nodig worden bijgevuld met HLP-46 hydraulische olie.
